闭孔泡沫铝夹层结构耐撞性研究（十）

2.3.1失效模式分析（2）

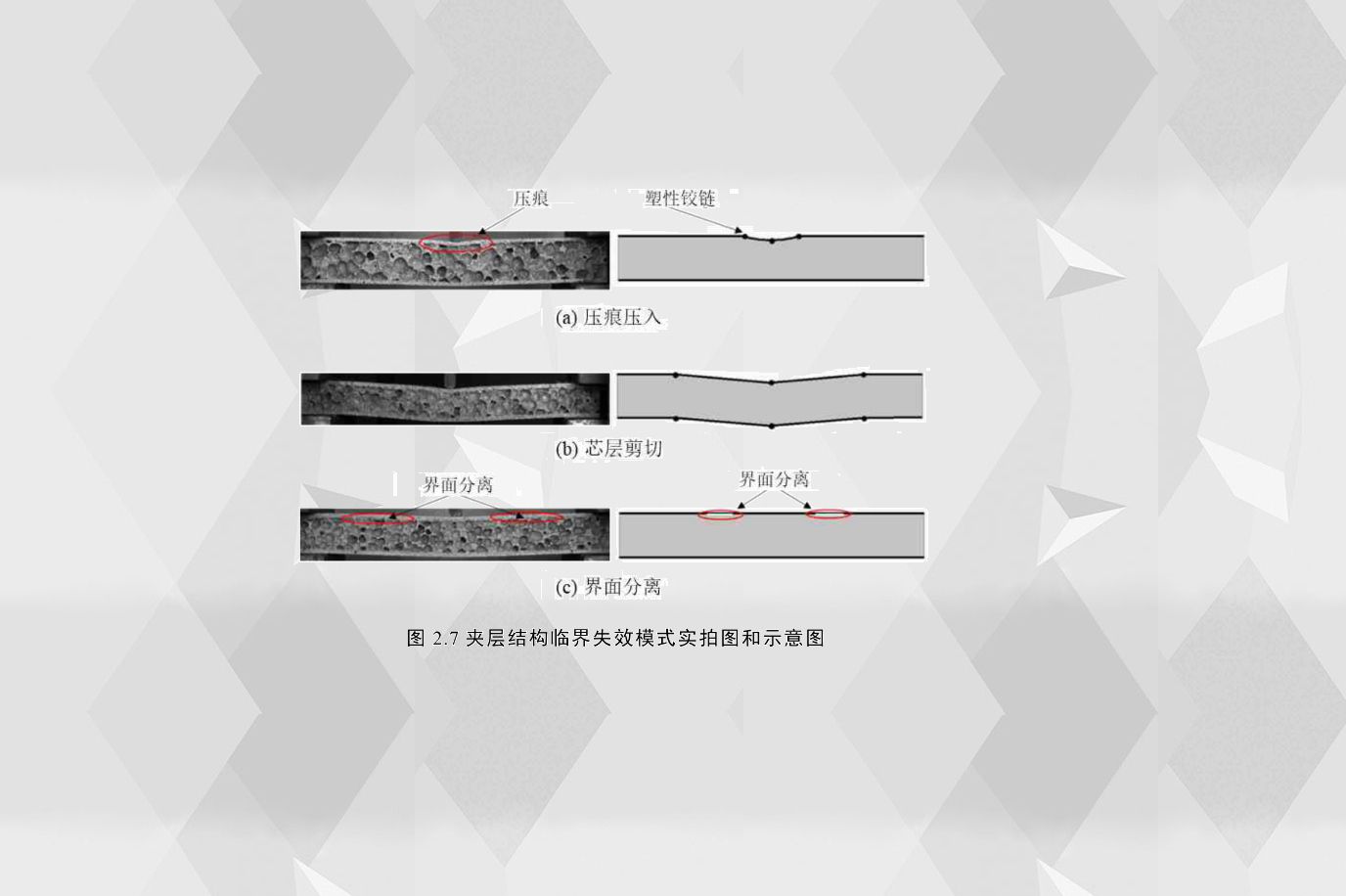

通过实验观察分析得出，泡沫夹层结构在弯曲工况下三种主要的临界失效模式为压痕压入、芯层剪切和界面分离，如图2.7所示。临界失效模式压痕压入(IN)的主要特征是压头正下方部分夹层结构的上面板有铰链并且附近的芯层有明显的局部压痕；通过图2.7(a)可以观测到，压头附近的上面板有三个铰链，而在此时刻下面板的位移很小，基本可以忽略其位移量。如图2.7(b)所示，临界失效模式芯层剪切(CS) 的主要特征是上下面板位置平行，并且上下面板各有三个铰链，铰链的位置一个位于压头正下方，两外两个分别位于两支撑端附近，该失效模式与Ashby等人在参考文献中提到的ModeB类似。最后一种临界失效模式为界面分离(DB)，夹层结构胶粘剂的完整性确保了载荷在夹层结构各组成部分之间稳定传递；根据剪切力互等定理，在临界失效模式发生之前，泡沫芯层受到的剪切应力等于胶粘剂的剪切应力，但在仅涉及由剪切应力引起的临界失效模式的情况下，如果夹层结构受到的最大剪切应力超过胶粘剂所能承受的剪切强度，但小于芯层所能承受的剪切强度，则可能会发生界面分离(DB)。
