闭孔泡沫铝夹层结构耐撞性研究（二十七）

2.5.3数值计算载荷-位移曲线

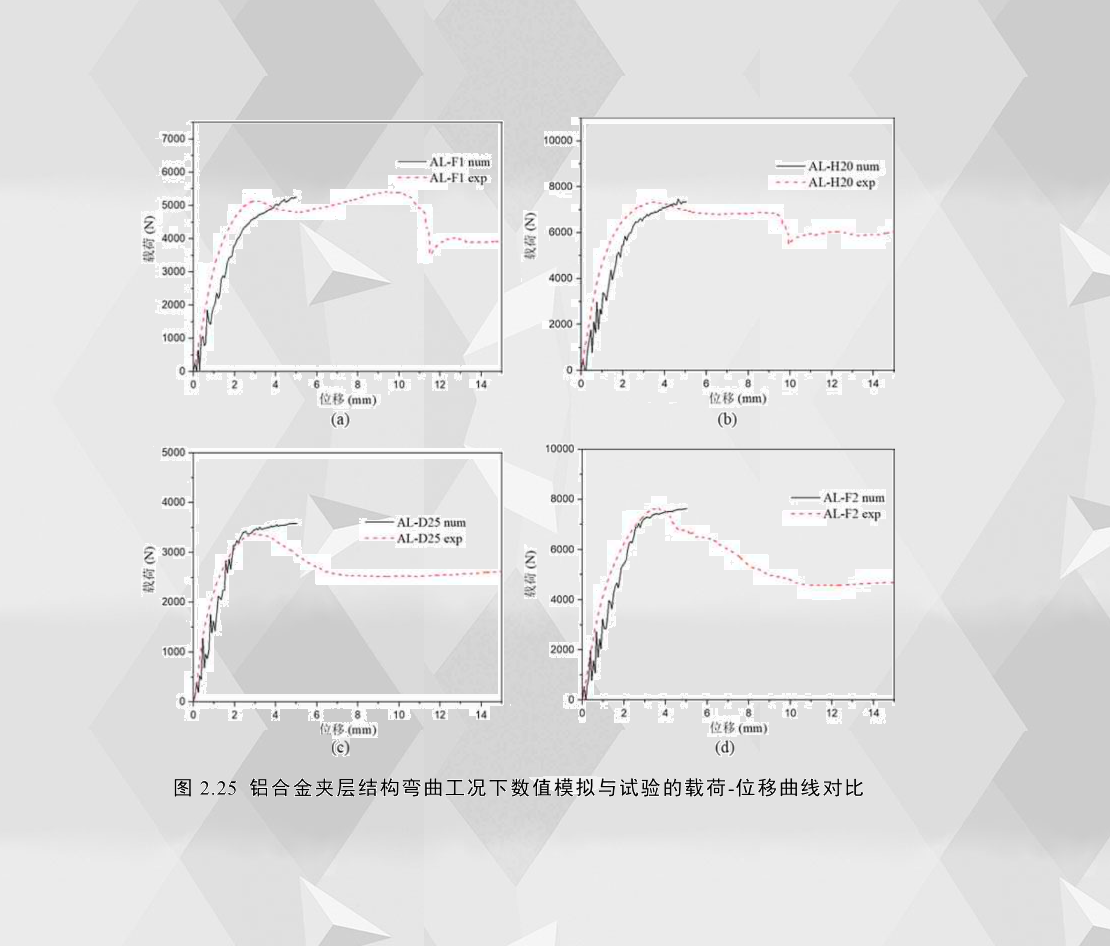

图2.25展示了四种试件在弯曲位移0至5mm的数值模拟载荷-位移曲线及其相应的实验曲线，其中(a)和(b)的临界失效模式为压痕压入(IN),(c)和(d)为芯层剪切(CS)，图中曲线均为原始数据，未作滤波处理。

由于本节芯层泡沫采用的本构模型未涉及泡沫单元失效，所以主要验证仿真模型与实验弹性阶段载荷与刚度的比较，即仿真位移约为3mm之前的曲线与实验临界载荷之前曲线的比较。通过各试件对比可以看出，仿真结果与实验曲线对比吻合较好，各试件数值模拟弹性阶段末梢载荷与相应实验所得临界载荷的误差范围基本控制在10%以内。
