闭孔泡沫铝夹层结构耐撞性研究（三十）

3.2.2试验方法

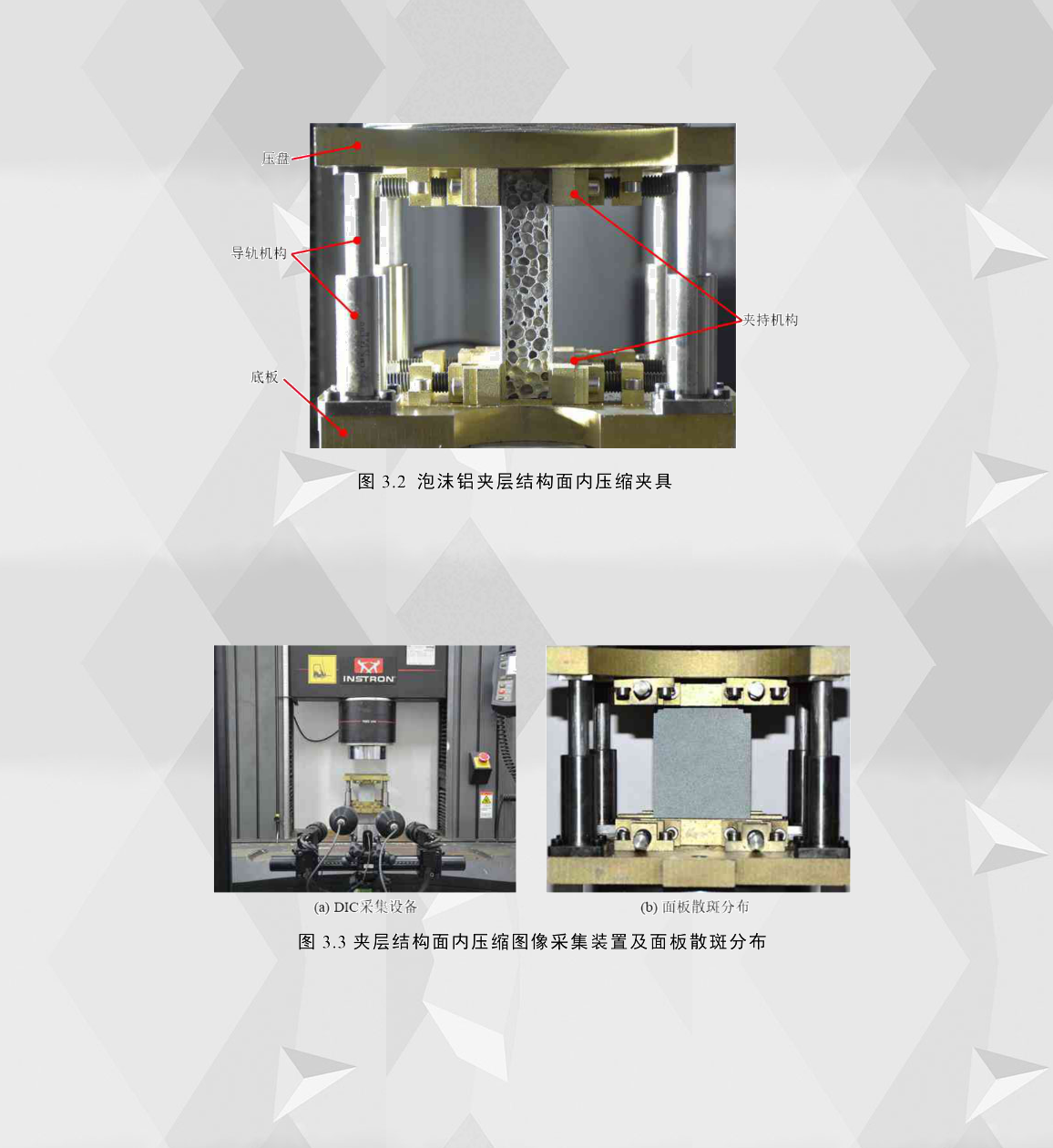

由于实验设备限制，参考夹层结构面内压缩实验标准，设计并制造相应的试验夹具，如图3.2所示，此夹具主要包括以下几部分，压盘(将试验机传递的载荷均匀分布到夹层结构)、导轨机构(保证压盘在压溃过程中始终与试件的上端保持垂直)、底板(支撑作用)和夹持机构(保证结构在压溃过程不会水平移动)。

本章泡沫铝夹层结构面内压缩试验所用到的实验加载机器为INSTRON5894万能试验机，以恒定压缩加载速率1mm/min作用在压盘上。考虑到过大的加载位移可能超出夹层结构的承载能力，对其过大的变形研究意义不大，因此本章分析所有试件的极限加载位移的设定为5.5mm。为了获得芯层泡沫铝的破坏形式和面板的屈曲过程，对其侧面(即图3.2所示试件位置)进行图像采集；与此同时，采用数字图像相关技术(DIC)测量夹层结构面板的变形量，如图3.3所示(a)，根据DIC技术采集原理，在开始面内压缩试验之前需要对夹层结构面板表面喷涂哑光白漆作为底漆，等待底漆晾干之后再喷哑光黑漆，形成可以被DIC采集设备识别的散斑，面板处理之后散斑分布效果如图3.3(b)所示。
